產品名稱：自力式壓差控制閥
產品型號：ZYC
產品口徑：DN15～DN125
產品壓力：0.6～2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等
聯系電話：15901687301

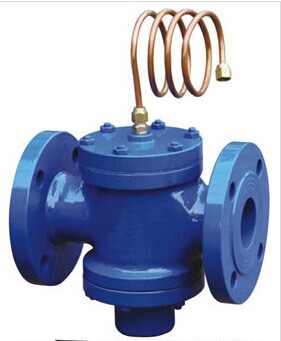

自立式壓差控制閥產品介紹：
ZYC自立式壓差控制閥，是一種利用介質自身的壓力變化進行自我控制從而保持流經該被控系統介質壓差不變的閥門。自立式壓差控制閥適用于供暖方式采用雙管系統的壓差控制。自立式壓差控制閥保證系統壓差基本不變，降低噪音，平衡阻力，消除熱網和水力失調。
自立式壓差控制閥應用范圍：
自立式壓差控制閥適用于供暖方式采用雙管系統的壓差控制。壓差控制范圍：定壓差型 10KPa、20KPa、30KPa。
閥體、閥蓋：灰鑄鐵、鑄鋼
閥桿：不銹鋼
閥瓣：鑄鋼
膜片：丁腈橡膠
典型安裝示意圖
自立式壓差控制閥結構特點：
自立式壓差控制閥保證系統壓差基本不變，降低噪音，平衡阻力，消除熱網和水力失調。
自立式壓差控制閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
自立式壓差控制閥零件材料與工況：
|
零件名稱 |
閥體、閥蓋 |
閥桿 |
閥瓣 |
膜片 |
|
材料 |
灰鑄鐵、鑄鋼 |
不銹鋼 |
鑄銅 |
丁腈橡膠 |
自立式壓差控制閥主要尺寸及重量：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
|
連接方式 |
螺紋 |
法蘭 |
|
L |
110 |
110 |
115 |
130 |
200 |
215 |
230 |
275 |
290 |
310 |
|
H(mm) |
定壓差型 |
95 |
110 |
130 |
140 |
190 |
205 |
240 |
300 |
350 |
380 |
|
流量m3/h |
0.2-1 |
0.3-1.5 |
0.5-2 |
1-4 |
1.5-6 |
2-8 |
3-12 |
5-20 |
10-30 |
15-45 |
